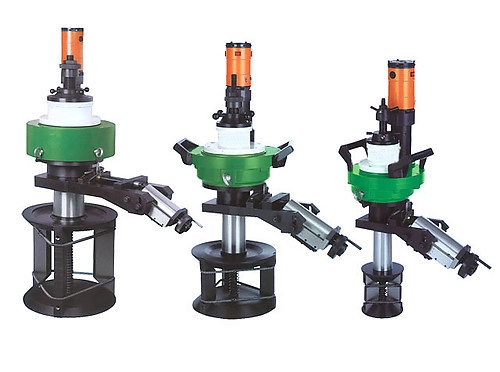

Фаскосниматели для труб P3-PG

Артикул: P3-PG28

По запросу

купить ОТПРАВИТЬ ЗАПРОС

Описание

Фаскосниматели для труб P3-PG это переносной фаскосниматель для обработки торцов труб диаметром 16 - 1470 мм. Агрегат позволяет снимать фаску с наружной и внутренней кромки, выполнять торцевание и расточку внутреннего диаметра. Процесс обработки кромки (снятия фаски или торцевания) осуществляется следующим образом: вращением маховика происходит разведение кулачков, при этом фаскосниматель закрепляется на внутренней поверхности трубы. Агрегат сам центрируется и выравнивается. Для торцевания кромки в резцедержатель зажимаются торцовочные резцы (90 град.). После включения двигателя, резцы подводятся плавным вращением маховика вручную. После выравнивания кромки, оператор разводит резцы, выключает аппарат и снимает его с трубы. Для снятия фаски (наружной или внутренней) необходимо установить фасочные резцы с требуемым углом. Фаску можно снять полностью или оставить необходимое претупление. Для одновременного выполнения операций по торцеванию и снятию фаски, необходимо закрепить в один резцедержатель фасочный резец, а во второй торцовочный резец. Чтобы за один проход снять фаску и выровнять торцовую поверхность под претупление, для этого фасочный резец выставляется с опережением торцовочного на необходимую величину. Модельный ряд фаскоснимателей для труб P3-PG представлен несколькими моделями, для труб диаметром от 20 до 1470 мм, с толщиной стенки до 75 мм.

Технические характеристики

Диаметр труб, мм 16 - 1470
Максимальная толщина стенки, мм 15 - 75
Ход резцедержателя, мм  35 / 55
Частота вращения/подача мм/об  0,15 - 55
Вес, кг  7 - 100

Технические характеристики

Тех. описание

Особенности

- Внутренний самоцентрирующийся зажим.
- Сменные центраторы и кулачки обеспечивают обработку широкого диапазона диаметров труб.
- Фаскосниматель устанавливается на трубы и закрепляется изнутри самоцентрирующимся 3-х кулачковым зажимом.
- Возможна одновременная обработка торца трубы несколькими резцами.
- Резцы из стали Р18.
- Подача резцов осуществляется в ручную.
- Применение резцов из твердого сплава позволит увеличить производительность обработки.
- Переносная разборная конструкция.

        Компоненты фаскоснимателя для труб P3-PG 80


    1. Переходник быстросоединяемый
2. Стыковочный узел
3. Пружина
4. Рукоятка
5. Корпус клапана
6. Шарик стальной
7. Штырь
8. Пружина торсионная
9. Толкатель
10. Штырь
11. Резьбовой кожух мотора
12. Гайка
13. Входной патрубок мотора
14. Подшипник шариковый радиальный
                 15. Опора подшипника
16. Кольцо стопорное
17. Штифт
18. Звукопоглотитель
19. Корпус мотора
20. Лопасть
21. Вал мотора
22. Опора подшипника
23. Подшипник шариковый радиальный
24. Крышка
25. Болт
79. Блокировка
80. Седло


Документация

Описание
Фаскосниматели для труб P3-PG это переносной фаскосниматель для обработки торцов труб диаметром 16 - 1470 мм. Агрегат позволяет снимать фаску с наружной и внутренней кромки, выполнять торцевание и расточку внутреннего диаметра. Процесс обработки кромки (снятия фаски или торцевания) осуществляется следующим образом: вращением маховика происходит разведение кулачков, при этом фаскосниматель закрепляется на внутренней поверхности трубы. Агрегат сам центрируется и выравнивается. Для торцевания кромки в резцедержатель зажимаются торцовочные резцы (90 град.). После включения двигателя, резцы подводятся плавным вращением маховика вручную. После выравнивания кромки, оператор разводит резцы, выключает аппарат и снимает его с трубы. Для снятия фаски (наружной или внутренней) необходимо установить фасочные резцы с требуемым углом. Фаску можно снять полностью или оставить необходимое претупление. Для одновременного выполнения операций по торцеванию и снятию фаски, необходимо закрепить в один резцедержатель фасочный резец, а во второй торцовочный резец. Чтобы за один проход снять фаску и выровнять торцовую поверхность под претупление, для этого фасочный резец выставляется с опережением торцовочного на необходимую величину. Модельный ряд фаскоснимателей для труб P3-PG представлен несколькими моделями, для труб диаметром от 20 до 1470 мм, с толщиной стенки до 75 мм.
Тех. характеристики
Диаметр труб, мм 16 - 1470
Максимальная толщина стенки, мм 15 - 75
Ход резцедержателя, мм  35 / 55
Частота вращения/подача мм/об  0,15 - 55
Вес, кг  7 - 100

Тех. описание
Особенности

- Внутренний самоцентрирующийся зажим.
- Сменные центраторы и кулачки обеспечивают обработку широкого диапазона диаметров труб.
- Фаскосниматель устанавливается на трубы и закрепляется изнутри самоцентрирующимся 3-х кулачковым зажимом.
- Возможна одновременная обработка торца трубы несколькими резцами.
- Резцы из стали Р18.
- Подача резцов осуществляется в ручную.
- Применение резцов из твердого сплава позволит увеличить производительность обработки.
- Переносная разборная конструкция.

        Компоненты фаскоснимателя для труб P3-PG 80


    1. Переходник быстросоединяемый
2. Стыковочный узел
3. Пружина
4. Рукоятка
5. Корпус клапана
6. Шарик стальной
7. Штырь
8. Пружина торсионная
9. Толкатель
10. Штырь
11. Резьбовой кожух мотора
12. Гайка
13. Входной патрубок мотора
14. Подшипник шариковый радиальный
                 15. Опора подшипника
16. Кольцо стопорное
17. Штифт
18. Звукопоглотитель
19. Корпус мотора
20. Лопасть
21. Вал мотора
22. Опора подшипника
23. Подшипник шариковый радиальный
24. Крышка
25. Болт
79. Блокировка
80. Седло


Оставить отзыв
*
*
*

Оценка: *


Нажимая на кнопку, вы соглашаетесь с политикой конфиденциальности



Прайс-лист

Артикул Наименование Диаметр труб, мм Максимальная толщина стенки, мм Ход резцедержателя, мм Частота вращения/подача, мм/об Вес, кг Цена
P3-PG28 Фаскосниматель для труб P3-PG 28 16 - 28 15 35 58 7

По запросу

Купить
P3-PG80 Фаскосниматель для труб P3-PG 80 28 - 76 15 35 55 7

По запросу

Купить
P3-PG150 Фаскосниматель для труб P3-PG 150 65 - 159 20 50 34 12,5

По запросу

Купить
P3-PG250 Фаскосниматель для труб P3-PG 250 80 - 240 15 55 16 38

По запросу

Купить
P3-PG250-2 Фаскосниматель для труб P3-PG 250-2 80 - 240 75 55 16/0,15 40

По запросу

Купить
P3-PG350 Фаскосниматель для труб P3-PG 350 150 - 330 20 55 16 41

По запросу

Купить
P3-PG351 Фаскосниматель для труб P3-PG 351 150 - 330 75 55 14 45

По запросу

Купить
P3-PG351-2 Фаскосниматель для труб P3-PG 351-2 150 - 330 75 55 14/0,15 45

По запросу

Купить
P3-PG630 Фаскосниматель для труб P3-PG 630 300 - 600 15 55 10 55

По запросу

Купить
P3-PG630-2 Фаскосниматель для труб P3-PG 630-2 300 - 600 75 55 10/0,15 55

По запросу

Купить
P3-PG850 Фаскосниматель для труб P3-PG 850 600 - 820 15 55 8 60

По запросу

Купить
P3-PG850-2 Фаскосниматель для труб P3-PG 850-2 600 - 820 75 55 8/0,15 65

По запросу

Купить
P3-PG1050 Фаскосниматель для труб P3-PG 1050 820 -1020 15 55 7 75

По запросу

Купить
P3-PG1050-2 Фаскосниматель для труб P3-PG 1050-2 820 -1020 75 55 7/0,15 80

По запросу

Купить
P3-PG1300 Фаскосниматель для труб P3-PG 1300 1015 - 1255 15 55 5 85

По запросу

Купить
P3-PG1300-2 Фаскосниматель для труб P3-PG 1300-2 1015 - 1255 75 55 5/0,15 90

По запросу

Купить
P3-PG1500 Фаскосниматель для труб P3-PG 1500 1270 - 1470 15 55 4 95

По запросу

Купить
P3-PG1500-2 Фаскосниматель для труб P3-PG 1500-2 1270 - 1470 75 55 4/0,15 100

По запросу

Купить

Прайс-лист

Артикул P3-PG28
Наименование Фаскосниматель для труб P3-PG 28
Диаметр труб, мм 16 - 28
Максимальная толщина стенки, мм 15
Ход резцедержателя, мм 35
Частота вращения/подача, мм/об 58
Вес, кг 7
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG80
Наименование Фаскосниматель для труб P3-PG 80
Диаметр труб, мм 28 - 76
Максимальная толщина стенки, мм 15
Ход резцедержателя, мм 35
Частота вращения/подача, мм/об 55
Вес, кг 7
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG150
Наименование Фаскосниматель для труб P3-PG 150
Диаметр труб, мм 65 - 159
Максимальная толщина стенки, мм 20
Ход резцедержателя, мм 50
Частота вращения/подача, мм/об 34
Вес, кг 12,5
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG250
Наименование Фаскосниматель для труб P3-PG 250
Диаметр труб, мм 80 - 240
Максимальная толщина стенки, мм 15
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 16
Вес, кг 38
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG250-2
Наименование Фаскосниматель для труб P3-PG 250-2
Диаметр труб, мм 80 - 240
Максимальная толщина стенки, мм 75
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 16/0,15
Вес, кг 40
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG350
Наименование Фаскосниматель для труб P3-PG 350
Диаметр труб, мм 150 - 330
Максимальная толщина стенки, мм 20
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 16
Вес, кг 41
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG351
Наименование Фаскосниматель для труб P3-PG 351
Диаметр труб, мм 150 - 330
Максимальная толщина стенки, мм 75
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 14
Вес, кг 45
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG351-2
Наименование Фаскосниматель для труб P3-PG 351-2
Диаметр труб, мм 150 - 330
Максимальная толщина стенки, мм 75
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 14/0,15
Вес, кг 45
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG630
Наименование Фаскосниматель для труб P3-PG 630
Диаметр труб, мм 300 - 600
Максимальная толщина стенки, мм 15
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 10
Вес, кг 55
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG630-2
Наименование Фаскосниматель для труб P3-PG 630-2
Диаметр труб, мм 300 - 600
Максимальная толщина стенки, мм 75
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 10/0,15
Вес, кг 55
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG850
Наименование Фаскосниматель для труб P3-PG 850
Диаметр труб, мм 600 - 820
Максимальная толщина стенки, мм 15
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 8
Вес, кг 60
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG850-2
Наименование Фаскосниматель для труб P3-PG 850-2
Диаметр труб, мм 600 - 820
Максимальная толщина стенки, мм 75
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 8/0,15
Вес, кг 65
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG1050
Наименование Фаскосниматель для труб P3-PG 1050
Диаметр труб, мм 820 -1020
Максимальная толщина стенки, мм 15
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 7
Вес, кг 75
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG1050-2
Наименование Фаскосниматель для труб P3-PG 1050-2
Диаметр труб, мм 820 -1020
Максимальная толщина стенки, мм 75
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 7/0,15
Вес, кг 80
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG1300
Наименование Фаскосниматель для труб P3-PG 1300
Диаметр труб, мм 1015 - 1255
Максимальная толщина стенки, мм 15
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 5
Вес, кг 85
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG1300-2
Наименование Фаскосниматель для труб P3-PG 1300-2
Диаметр труб, мм 1015 - 1255
Максимальная толщина стенки, мм 75
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 5/0,15
Вес, кг 90
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG1500
Наименование Фаскосниматель для труб P3-PG 1500
Диаметр труб, мм 1270 - 1470
Максимальная толщина стенки, мм 15
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 4
Вес, кг 95
Цена

По запросу

В корзину Добавить в корзину
Артикул P3-PG1500-2
Наименование Фаскосниматель для труб P3-PG 1500-2
Диаметр труб, мм 1270 - 1470
Максимальная толщина стенки, мм 75
Ход резцедержателя, мм 55
Частота вращения/подача, мм/об 4/0,15
Вес, кг 100
