Ленточно-шлифовальные станки FEIN by GRIT - обзор модульной линейки и их возможностей

Ленточные шлифовальные станки в широком смысле - это не просто конкретный агрегат, а целый класс оборудования для абразивной обработки материалов. Поверхность обрабатывается непрерывной абразивной лентой, которая движется натянутой на барабанах. Это мощный и многофункциональный инструмент, незаменимый для быстрой обработки большого количества деталей и получения качественного результата.

По назначению

• для плоского шлифования (создание ровной плоскости без перепадов, подготовка к дальнейшей отделке)
• для обработки кромок и профилей (удаление заусенцев, придание нужной формы изделию)
• для обработки труб (бесцентровое шлифование)
• для радиусного шлифования (обработка изогнутых поверхностей)
• для напольного шлифования (высокоэффективное шлифование и заравнивание швов на полу)

По обрабатываемому материалу

• для древесины (стандартной мощности с системой пылеудаления предотвращающей забивание пор древесины)
• для металла (более мощные с возможностью подачи СОЖ, для отвода тепла)
• для различных видов пластика (широкий диапазон использования лент различной зернистости)
• для камня и стекла (часто с подачей воды в зону обработки)

Область применения

• металлообработка (удаление заусенцев, ржавчины, подготовка поверхности под покраску, сварку, сатинирование)
• столярное и мебельное производство (выравнивание поверхностей, зачистка кромок, финишное шлифование)
• судо- и автостроение ( обработка сварных швов, подготовка поверхностей)
• ремонтные и восстановительные работы ( зачистка и восстановление поверхностей)

Ручной ленточный шлифовальный станок предназначен для первичной грубой шлифовки, обдирки и выравнивания плоских поверхностей из металла, пластика и дерева. Обработка осуществляется с помощью склеенной в кольцо абразивной ленты, которая вращается по кругу вокруг двух роликов (ведущего и ведомого). Они оснащаются разнообразными приспособлениями и позволяют выполнять различные виды работ одним инструментом. Предусмотрено как мобильное, так и стационарное использование. Это эффективная альтернатива угловым шлифовальным машинам. Ручные станки очень удобны для обработки труднодоступных мест и крупных деталей. В серию ручных ЛШМ входят непосредственно две модели и несколько модулей для различных работ.

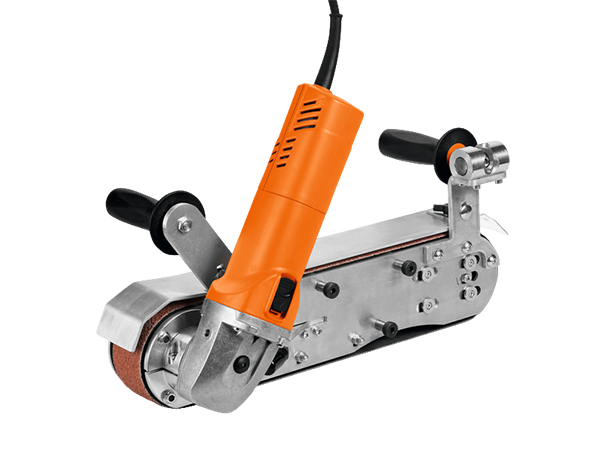

FEIN GRIT GHB 15-50. Предназначена для шлифования, зачистки и полирования непосредственно в зоне контакта с поверхностью. Возможно стационарное использование за счет настольного крепления. Мощность двигателя 1,5 кВт (~220 В). Частота вращения на холостом ходу 8 500 об/мин. Ширина ленты 50 мм.

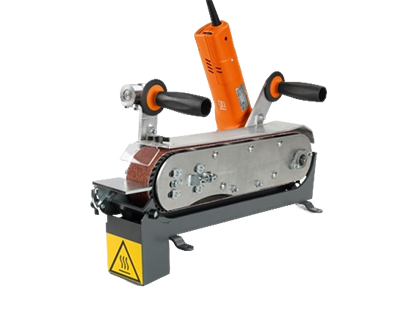

FEIN GRIT GHB 15-50 INOX. Универсальный инструмент для решения задач на местах. Идеально подходит для обработки нержавеющей стали. Возможно стационарное использование за счет настольного крепления. Мощность двигателя 1,5 кВт (~220 В). Частота вращения на холостом ходу 2 500-7 900 об/мин (бесступенчатая регулировка числа оборотов). Ширина ленты 50 мм.

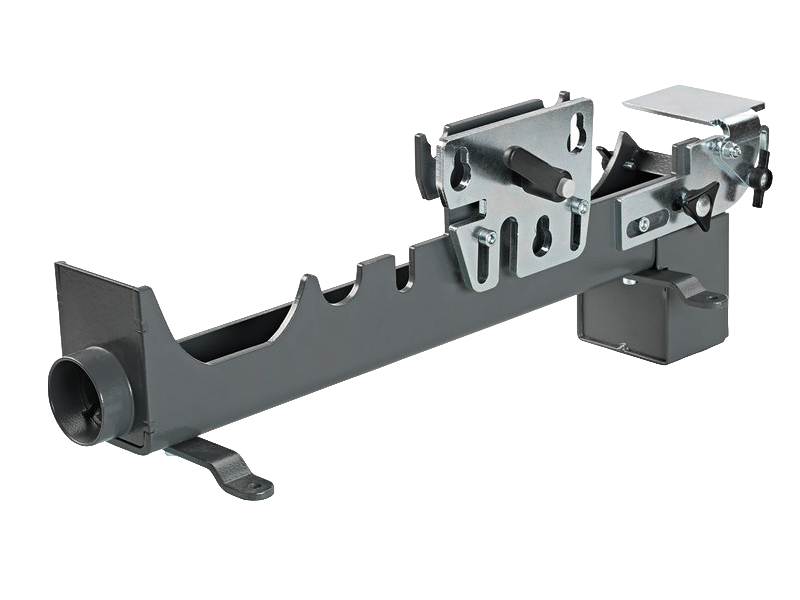

Модуль GRIT GHBD для стационарного ленточного шлифования.
Модуль GRIT GHBR для стационарного радиусного шлифования.

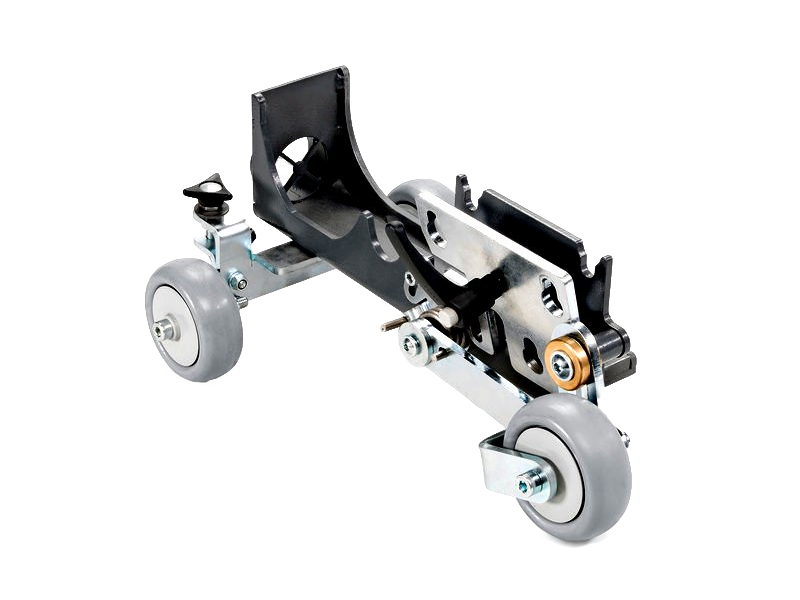

Модуль GRIT GHBM для мобильной обработки поверхности (сварных швов большой длины).

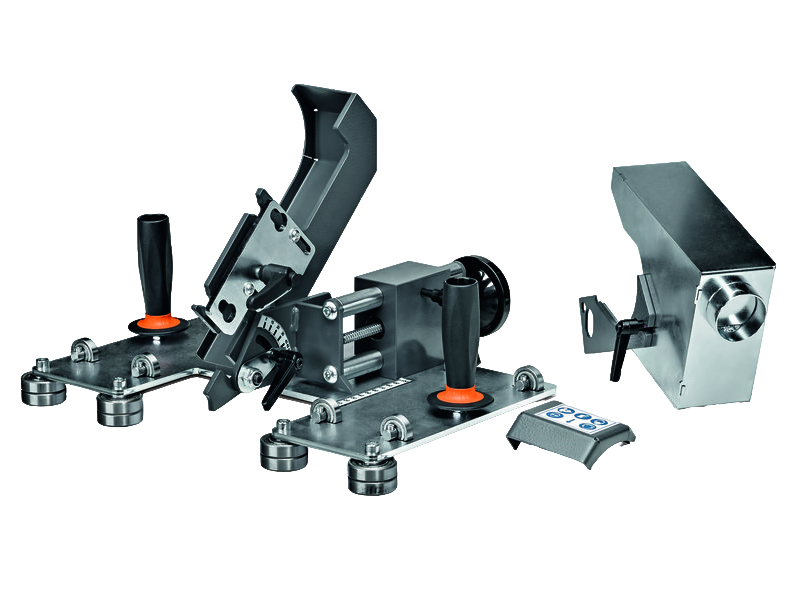

Модуль GRIT GHBK для снятия фасок даже на больших заготовках (регулировка угла фаски).

Станки GX отличаются модульной конструкцией. Базой является полноценный ленточно-шлифовальный станок, область применения которого легко расширить с помощью дополнительных модулей, экономя при этом время, пространство и средства. Благодаря гибкости серия GX становится идеальным решением для частого применения в мастерских. Эта серия обеспечивает максимальную производительность, надежность и рентабельность.

FEIN GRIT GX 75. Односкоростной станок с возможностью модульного расширения для мелкотоварного производства и малых серий. Обработка поверхности до требуемой чистоты или подготовки к дальнейшей отделке, быстрое удаление заусенцев, кромок, ржавчины, создание фасок. Мощность двигателя 3,0 кВт (~380 В). Частота вращения на х.х. 3 000 об/мин. Ширина ленты для шлифования 75 мм. Регулировка рабочего стола по высоте для линейного плоского шлифования.

FEIN GRIT GX 75 2H. Двухскоростной станок с возможностью модульного расширения для мелкотоварного производства и малых серий. Оптимальный вариант для обработки изделий из нержавеющей стали. Быстрое удаление больших объема материала, шлифовка сварных швов, снятие фасок и удаление заусенцев. Мощность двигателя 1,5/2,0 кВт (~380 В). Частота вращения на х.х. 1 500/3 000 об/мин. Ширина ленты для шлифования 75 мм. Регулировка рабочего стола по высоте для линейного плоского шлифования.

FEIN GRIT GXE. Сверхэффективный станок для снятия заусенцев в условиях мелкотоварного производства. Мощность двигателя 2,2 кВт (~380 В). Частота вращения на х.х. 1 500 об/мин. Удаление заусенцев осуществляет металлическая щетка ø 250 мм. Предусмотрена возможность подключения отсоса. Имеется автомат защиты двигателя от перегрузки.

Доступные варианты для модульного расширения

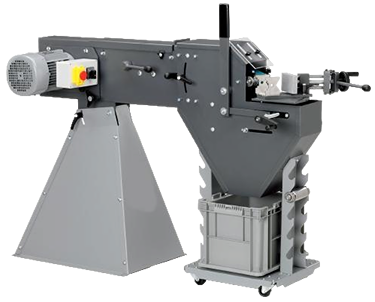

GX 75 + GXR = станок для шлифования закруглений
GX 75 + GXC + GXW = станок круглошлифовальный (бесцентровой) с смазочно-охлаждающим модулем
GX 75 2H + GXR = станок для шлифования закруглений

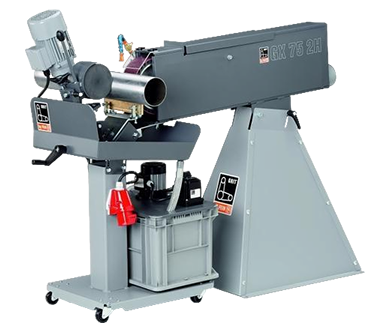

GX 75 2H + GXC + GXW = станок круглошлифовальный (бесцентровой) с смазочно-охлаждающим модулем

Серия станков GRIT GI идеально подходит для любых шлифовальных работ, любых материалов и форматов в металлообработке. Модульный принцип построения позволяет укомплектовать станок для конкретных видов работ, включая полуавтоматические операции. Высокое качество, надежность и исключительная мощность станков обеспечивают максимальную эффективность и быструю амортизацию. Высокая производительность даже при непрерывной эксплуатации. Пригодны для промышленного применения и серийного производства.

FEIN GRIT GI 75. Односкоростной станок с возможностью модульного расширения для промышленного и серийного производства. Эффективно удаляет заусенцы, окалину, ржавчину и другие неровности с поверхностей деталей. Формирует и сглаживает кромки и фаски. Позволяет обрабатывать детали сложной формы. Используя соответствующие шлифовальные ленты может выполнять финишную обработку поверхности. Мощность двигателя 4,0 кВт (~380 В). Частота вращения 3 000 об/мин. Ширина ленты для шлифования 75 мм. Высота настраивается по желанию.

FEIN GRIT GI 75 2H. Двухскоростной станок с возможностью модульного расширения для промышленного и серийного производства. Идеален для обработки легированных сталей. Выполняет шлифование, снятие фасок, зачистку металлических заготовок с высокой производительностью. Используя соответствующие шлифовальные ленты может выполнять финишную обработку поверхности. Мощность двигателя 2,6 - 3,1 кВт (~380 В). Частота вращения 1 500/3 000 об/мин (на х.х.). Ширина ленты для шлифования 75 мм. Высота настраивается по желанию.

FEIN GRIT GI 150. Односкоростной станок с возможностью модульного расширения для промышленного и серийного производства. Эффективное шлифование, снятие заусенцев и обработка сварных швов, особенно при работе с нержавеющей сталью и алюминием. Высокая производительность благодаря ленте шириной 150 мм. Мощность двигателя 4,0 кВт (~380 В). Частота вращения 3 000 об/мин (на х.х.). Возможность плоского шлифования благодаря съемной крышке.

FEIN GRIT GI 150 2Н. Двухскоростной станок с возможностью модульного расширения для промышленного и серийного производства. Обработка заготовок большой ширины. Оптимальный вариант для шлифования заготовок из легированных сталей. Мощность двигателя 2,6 - 3,1 кВт (~380 В). Частота вращения 1500/3000 об/мин (на х.х.). Ширина ленты для шлифования 150 мм. Возможность плоского шлифования благодаря съемной крышке. Точность шлифования из-за запатентованной системы натяжения ленты.

Доступные варианты для модульного расширения

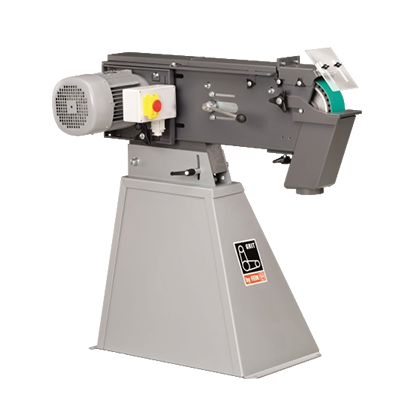

GI 75 + GIB/GIBE = ленточно-шлифовальный станок

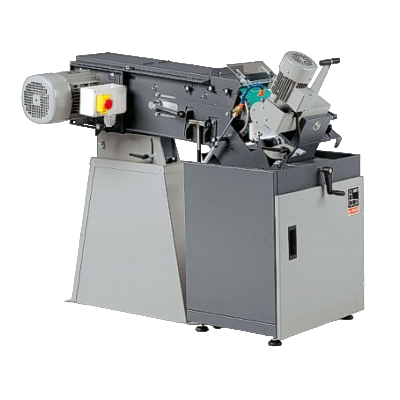

GI 75 + GIB + GIC + GXW = круглошлифовальный станок (бесцентровой) с смазочно-охлаждающим модулем
GI 75 2H + GIB/GIBE = ленточно-шлифовальный станок

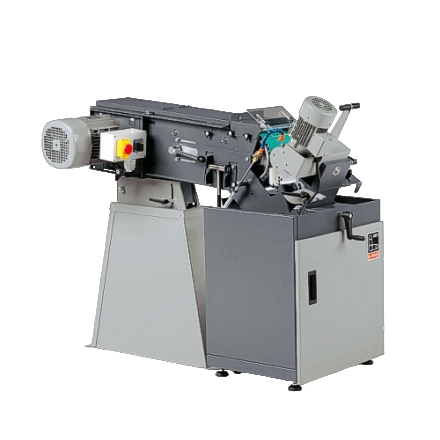

GI 75 2H + GIB + GIC + GXW = круглошлифовальный станок (бесцентровой) с смазочно-охлаждающим модулем

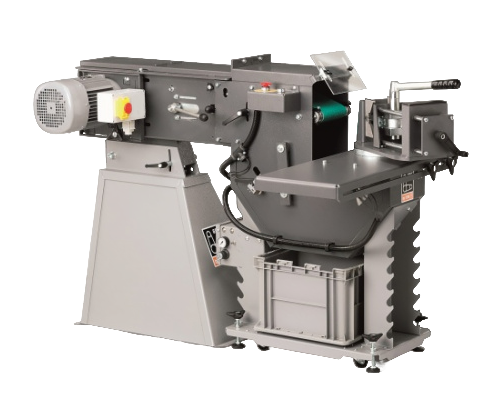

GI 150 + GIB/GIBE + GIR = станок для шлифования закруглений
GI 150 + GIB + GIC + GXW = круглошлифовальный станок (бесцентровой) с смазочно-охлаждающим модулем
GI 150 + GIB/GIBE + GIL = станок для плоского шлифования
GI 150 2H + GIB/GIBE + GIR = станок для шлифования закруглений

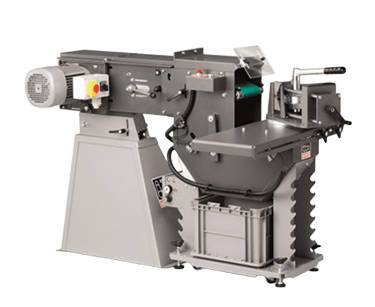

GI 150 2H + GIB + GIC + GXW = круглошлифовальный станок (бесцентровой) с смазочно-охлаждающим модулем

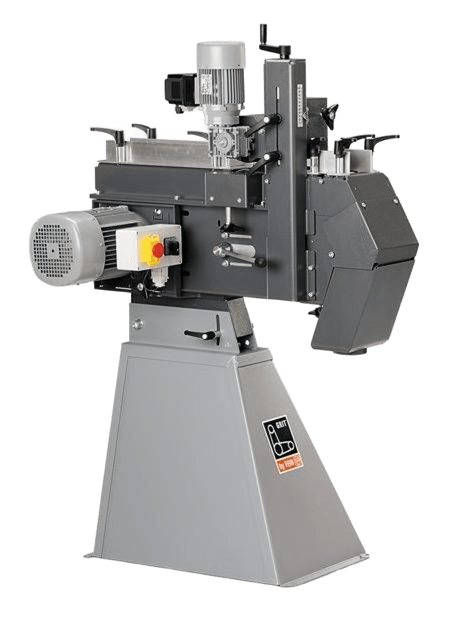

GI 150 2H + GIB/GIBE + GIL = станок для плоского шлифования

Основой серии является передвижная ходовая часть. Это позволяет эффективно выполнять зачистку и шлифование в труднодоступных местах или на крупных объектах, когда перемещение заготовки невозможно (сварные швы на полу, габаритные металлоконструкции). Регулировка межосевого расстояния позволяет выполнять работы в ограниченном пространстве.

Передвижная ходовая часть FEIN GRIT GIMS 75. Односкоростной ленточный модуль для проведения шлифовальных работ на рабочем месте. Шлифование сварных швов на полу, на строящихся судах и при изготовлении крупногабаритных металлоконструкций. Мощность двигателя 4,0 кВт (~380 В). Частота вращения 3 000 об/мин (на х.х.). Ширина ленты для шлифования 75 мм. Положение дышла легко настраивается по высоте. Регулировка глубины шлифования.

Передвижная ходовая часть FEIN GRIT GIMS 150. Односкоростной ленточный модуль для проведения шлифовальных работ на рабочем месте. Шлифование сварных швов на полу, на строящихся судах и при изготовлении крупногабаритных металлоконструкций. Мощность двигателя 4,0 кВт (~380 В). Частота вращения 3 000 об/мин (на х.х.). Повышенная производительность благодаря ленте шириной 150 мм. Положение дышла легко настраивается по высоте. Регулирование глубины шлифования.

Передвижная ходовая часть FEIN GRIT GIMS 75 2H. Двухскоростной ленточный модуль для проведения шлифовальных работ на рабочем месте. Шлифование сварных швов на полу, на строящихся судах и при изготовлении крупногабаритных металлоконструкций. Мощность двигателя 2,6-3,1 кВт (~380 В). Частота вращения 1 500/3 000 об/мин (на х.х.). Оптимальная скорость движения ленты для металлообработки обычных и легированных сталей. Положение дышла легко настраивается по высоте. Регулирование глубины шлифования.

Передвижная ходовая часть FEIN GRIT GIMS 150 2H. Двухскоростной ленточный модуль для проведения шлифовальных работ на рабочем месте. Шлифование сварных швов на полу, на строящихся судах и при изготовлении крупногабаритных металлоконструкций. Мощность двигателя 2,6-3,1 кВт (~380 В). Частота вращения 1 500/3 000 об/мин (на х.х.). Оптимальная скорость движения ленты для металлообработки обычных и легированных сталей. Повышенная производительность благодаря ленте шириной 150 мм. Положение дышла легко настраивается по высоте. Регулирование глубины шлифования.

Передвижная ходовая часть FEIN GRIT GIMS 75 - 6. Односкоростной ленточный модуль повышенной мощности для проведения шлифовальных работ на рабочем месте. Шлифование сварных швов на полу и при монтаже крупногабаритных металлоконструкций. Мощность двигателя 6,0 кВт (~380 В). Частота вращения 3 000 об/мин (на х.х.). Ширина ленты для шлифования 75 мм. Регулируемая по высоте рукоять управления. Регулирование глубины шлифования.

Передвижная ходовая часть FEIN GRIT GIMS 150 - 6. Односкоростной ленточный модуль повышенной мощности для проведения шлифовальных работ на рабочем месте. Шлифование сварных швов на полу и при монтаже крупногабаритных металлоконструкций. Мощность двигателя 6,0 кВт (~380 В). Частота вращения 3 000 об/мин (на х.х.). Ширина ленты для шлифования 150 мм. Регулируемая по высоте рукоять управления. Регулирование глубины шлифования.

Станки серии GKS - это экономичное решение для мастерской. Станки отличаются оптимальным соотношением цены и качества и полной готовностью к работе. Минимальная требуемая площадь для размещения. Быстрая смена шлифовальных лент при переналадке.

FEIN GRIT GKS 75. Компактная односкоростная ленточно-шлифовальная машина для металлообработки - шлифования мелких деталей, снятия заусенцев, непрерывного шлифование. Мощность двигателя 4,0 кВт (~380 В). Самый мощный двигатель в серии. Частота вращения 3 000 об/мин (на х.х.). Ширина ленты для шлифования 75 мм.

FEIN GRIT GKS 75 2H. Компактная двухскоростная ленточно-шлифовальная машина для металлообработки - шлифования мелких деталей, снятия заусенцев, непрерывного шлифование. Мощность двигателя 1,5/2,0 кВт (~380 В). Частота вращения 1 500/3 000 об/мин (на х.х.). Ширина ленты для шлифования 75 мм. Идеальная машина для обработки заготовок из легированной стали (INOX).

1. Модульная конструкция - адаптация станка под конкретную задачу путем добавления модулей.
2. Высокая производительность. Разработаны для промышленного и серийного производства, значительно сокращая время обработки. Максимальный съем материала за короткое время.
3. Наличие двухскоростного режима (2Н) позволяет качественно обрабатывать различные типы материалов.
4. Неубиваемый двигатель FEIN HIGH-POWER. Большая мощность при стандартных габаритах. Стабильная работа при высокой нагрузке.
5. Прочная конструкция и запатентованная система натяжения ленты - гарантия высокой точности и производительности. Низкий уровень вибрации и малый шум.

Модульная система позволяет частично автоматизировать технологический процесс. Даже непрерывная эксплуатация станков этой категории, показывает их максимальную эффективность и абсолютную надежность.

Преимущества модульного конструирования несомненны - это прежде всего быстрая переналадка и сборка оборудования для выполнения требуемой операции. Диапазон использования ленточно-шлифовальных машин FEIN GRIT от элементарной заточки режущего инструмента до шлифовки и полировки высокопрочных материалов в серийном производстве.

Станки FEIN GRIT олицетворяют надежность и качество, соответствующие высоким требованиям профессионального применения. Выбор в пользу FEIN GRIT - это выбор в пользу мощности, долговечности и технологической гибкости для самых сложных задач в металлообработке.
