Накатка желобков - муфтовое соединение грувлок

Что такое грувлок?

Среди преимуществ муфтовых разъемных соединений специалисты отмечают легкий монтаж и демонтаж соединений, который значительно упрощает ремонт и обслуживание трубопроводов. Экономия на стоимости работ может достигать 55% по сравнению со сваркой. Важно и то, что отсутствуют ограничения на производство работ во взрывоопасных и пожароопасных зонах, где сварка запрещена.

Муфтовое соединение типа "грувлок" - это простой и быстрый монтаж трубопроводов. Муфта грувлока состоит из манжеты и скрепляющего зажима. Герметичность соединения обеспечивается манжетой, изготовленной из термостойкого и износостойкого полимера. Скрепляющий зажим, состоит из 2-х полуокружностей и позволяет регулировать давление стягивания до того момента, когда соединение станет наиболее прочным. Чем больше давление жидкости в трубе на манжету, тем она надежнее герметизирует соединение

Грувлочное соединение выдерживает давления до 50-60 бар и значительные линейные расширения и сжатия (например, температурные). В ряде случаев это помогает избавиться от включения в конструкцию компенсационных швов.

Грувлочному соединению свойственна исключительно высокая надежность, порой превышающая аналогичные показатели у сварных и муфтовых соединений.

Сегодня на нашем рынке представлены несколько производителей грувлочных муфт, из которых наиболее известные и распространенные - это VICTAULIC (США) и DINANSI (Словакия). Низкая популярность этого удобного и универсального метода объяснялась отсутствием у нас качественного оборудования для получения желобков на концах соединяемых труб.

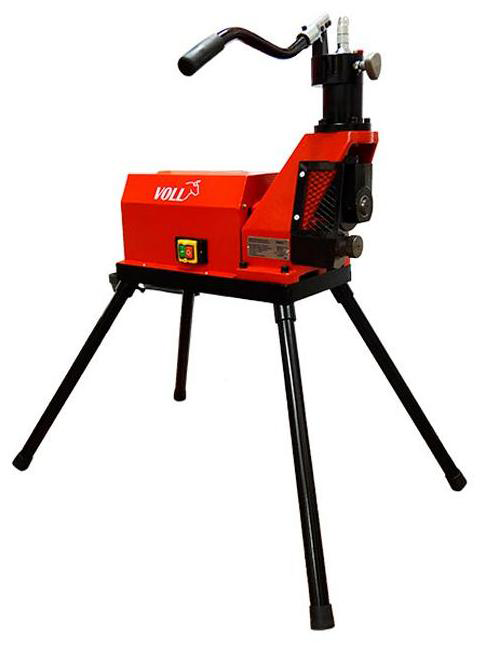

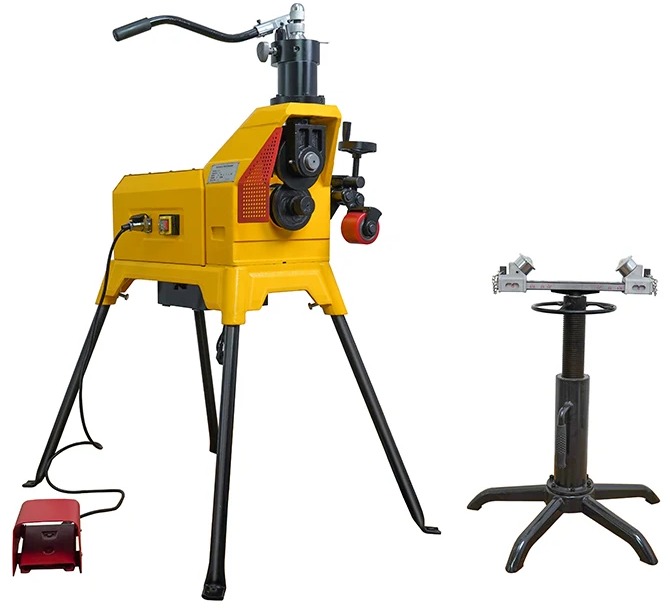

Сегодня на российском рынке появилось оборудование для накатки желобков таких известных компаний как Rothenberger, Ridgid и Rems, позволяющее осуществлять накатку желобков на тонкостенных и стандартных стальных трубах диаметром от 1" до 24" (25-600 мм). Станки для накатки желобков с электрогидравлическим приводом позволяют выполнять большой объем работ как на объекте, так и в цеху при подготовке труб для монтажа.

Cвод правил СП 73.13330.2012 не рекомендует использовать сварку при монтаже трубопроводов из оцинкованной стали. При сварке цинк выгорает и остается голый металл, который быстро начнет коррозировать и приведет магистраль в негодность. Бессварные трубопроводы применяются во многих высокотехнологичных отраслях: химической, горнодобывающей и пищевой промышленности, на газо- и нефтепроводах, в строительстве и системах утилизации, при обеспечении тепло- и водоснабжения. Они занимают особое место при монтаже систем пожаротушения.
