Газорезательные машины

Газорезательные машины обеспечивают качественную и быструю резку металлических труб, листового проката, швеллеров и балок. Они выполняют не только прямой рез, но и вырезают отверстия любой формы как на листах, так и на трубах. Газорезательные машины применяются в нефтяной, газовой и химической промышленности, судостроении и авиастроении. Компании Huawei (Китай) и Koike (Япония) производят машины для резки труб, для прямолинейного реза, для реза по шаблону, для резки швеллеров и балок, консольные машины с ЧПУ.

Основными характеристиками определяющими выбор газорезательной машины являются:

• Максимальный диаметр трубы и толщина разрезаемого металла. Обработке подвергаются трубы диаметром от 38 мм до 2000 мм. Толщина металла от 6 мм до 350 мм.

• Тип привода. Ручной и электрический. Ручной привод более привлекателен по цене и экономически выгоден при небольших объемах работы. Электропривод существенно повышает производительность оборудования, особенно при больших диаметрах труб.

• Вид резки. Пропан/ Ацетилен/ Плазма. Пропан образует газово-кислородную струю температурой 2600°С-2750°С. Самый экономичный и чаще всего используемый газ при резке низкоуглеродистых сталей. Ацетилен создает струю температурой до 3200°С. Более дорог и требует строгого соблюдения техники безопасности. Используется при резке среднеуглеродистых и высокоуглеродистых сталей. Температура плазменной струи достигает 15000°С-30000°С. Режет стали с любым содержанием углерода, медь, латунь, алюминий, титан. Очень высокая скорость реза.

• Характер выполняемого реза. Прямолинейный, фигурный и фигурный по шаблону. Зависит от технического задания на изготовление детали.

• Скорость резания. Напрямую связана с толщиной металла и может достигать 4500 мм/мин.

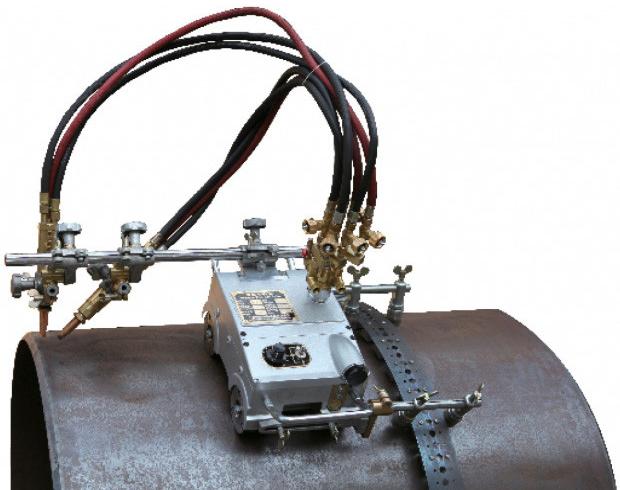

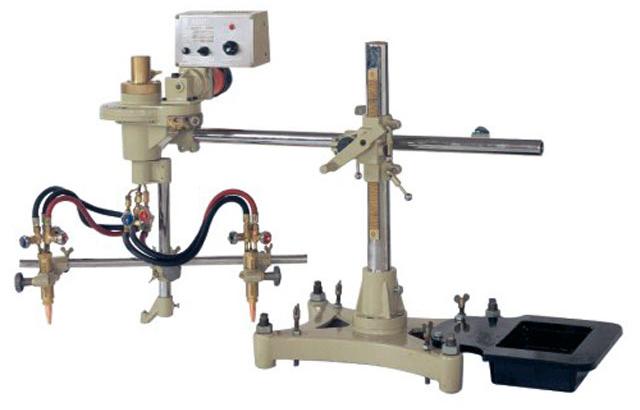

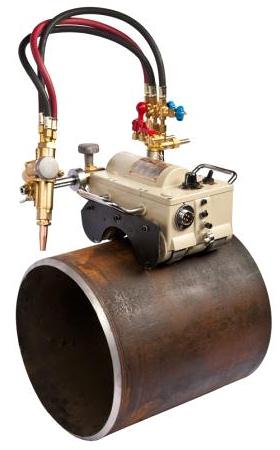

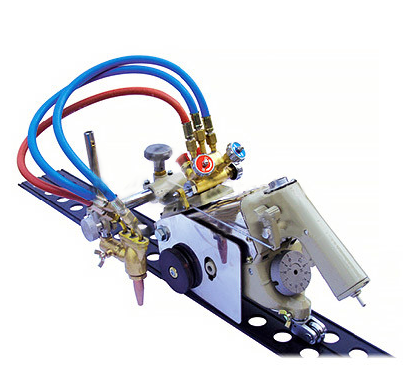

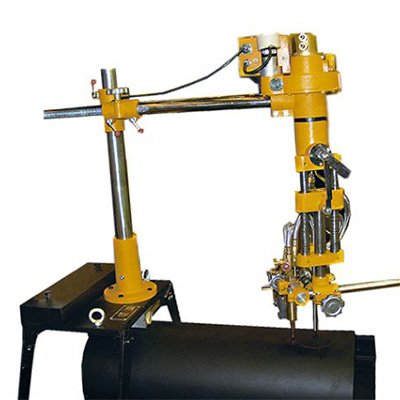

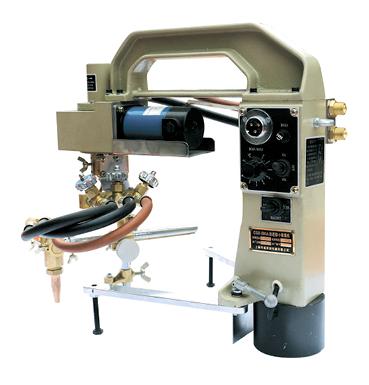

Газорезательные машины для резки труб. Представлены газорезательные машины Huawei (Китай) и Koike (Япония). Тип привода - ручной и электрический. Выполняемые функции: резка труб с получением фаскообразующей кромки, создание отверстий диаметром до 600 мм в трубах, фигурная резка края трубы. Диаметр разрезаемых труб от 38 мм до 2000 мм. Модели с консольной конструкцией позволяют вырезать отверстия даже на концах трубы. Толщина разрезаемого металла до 100 мм. Чистота поверхности выполненного реза не требует вторичной обработки.

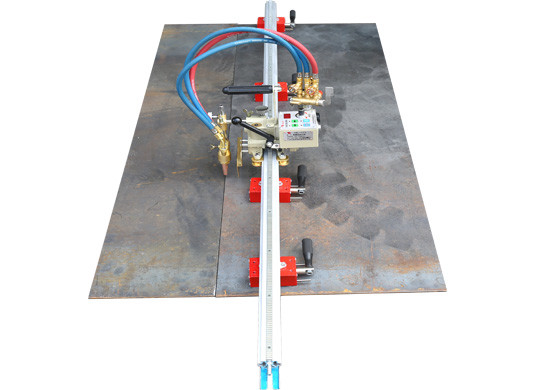

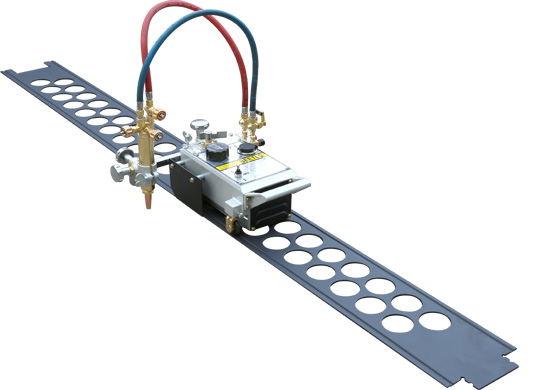

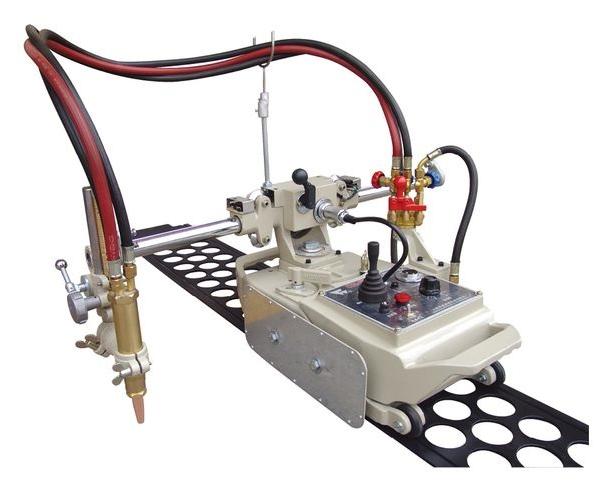

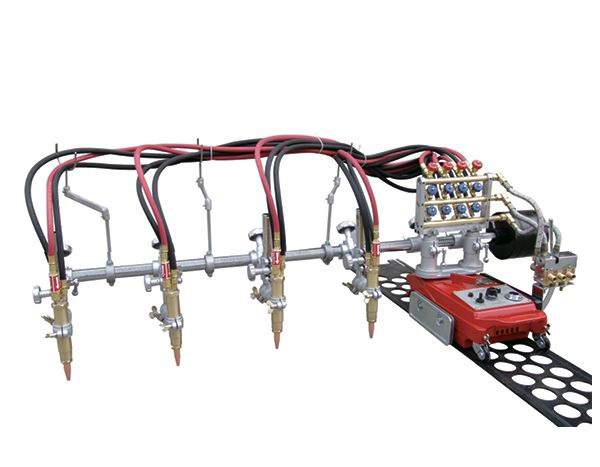

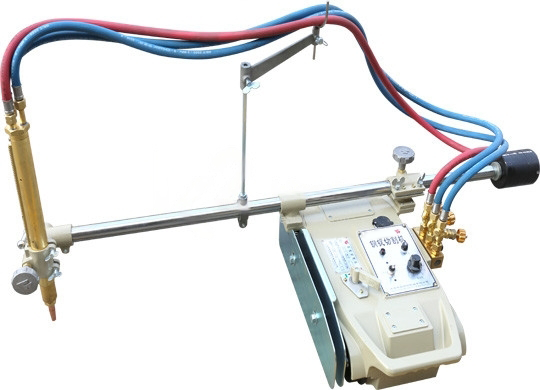

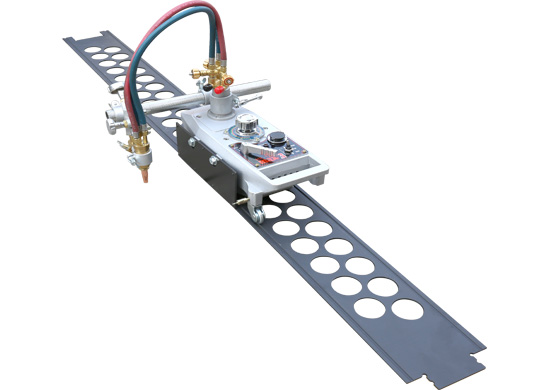

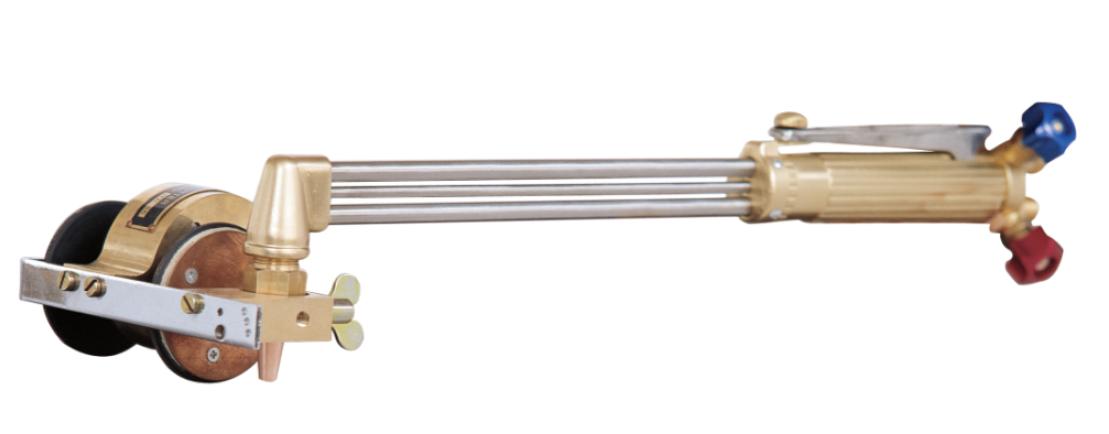

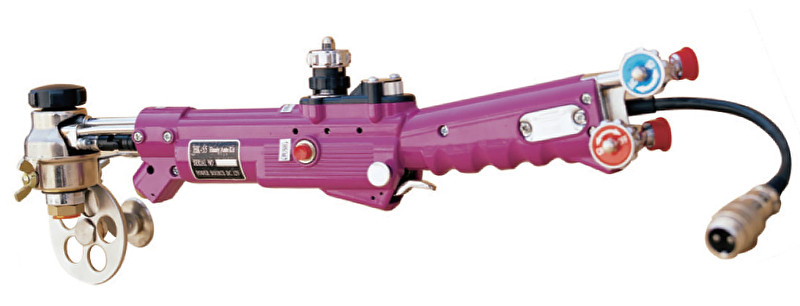

Газорезательные машины для прямолинейного реза. Используются для работы с листовым металлопрокатом толщиной до 350 мм. Направляющие рельсы, входящие в комплект поставки, обеспечивают точную прямолинейную резку. Круговые сегменты вырезаются с помощью циркульного устройства. Максимальное количество горелок (до 5 шт.) позволяет в заводских условиях высокопродуктивно производить раскрой листового металла на полосы. Угол поворота горелок до 45°.

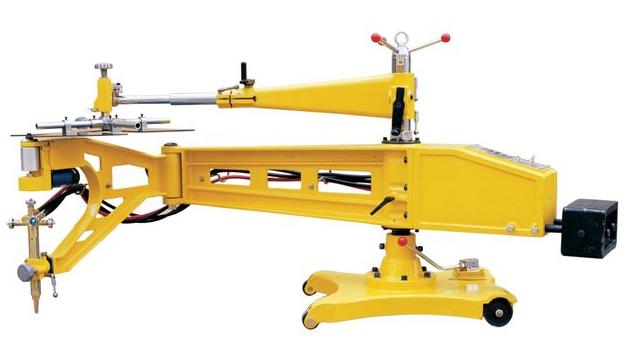

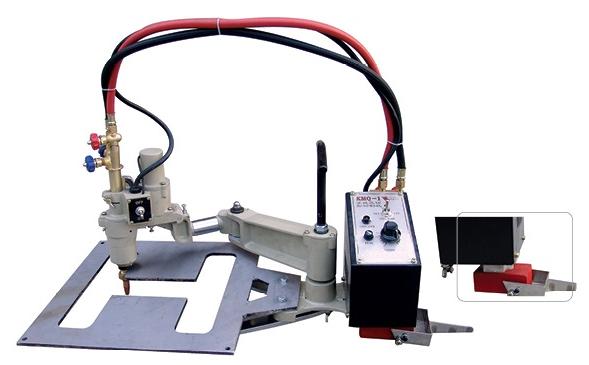

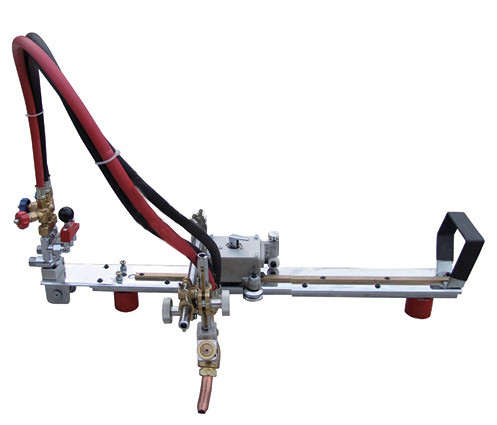

Газорезательные машины для резки по шаблону. Резка деталей осуществляется по заранее изготовленным шаблонам, шарнирно-копировальным способом. Это позволяет получать на выходе изделия высокого качества. Такие модели используются в судостроении, машиностроении и другими металлообрабатывающими производствами. Максимальный размер детали до 2700 мм. Толщина разрезаемого металла до 200 мм.

Газорезательные машины для резки щвеллеров и балок. Резка этого вида металлопроката осуществляется в автоматизированном режиме. Управление двигателями перемещения резака и машины с помощью джойстика. Максимальная высота разрезаемого проката до 1600 мм. Толщина металла до 60 мм. Возможен рез под углом до 45°.

Консольные машины с ЧПУ. Осуществляют автоматический раскрой материала по чертежам. Возможна работа в ручном режиме. Имеющаяся в памяти машины библиотека контуров упрощает раскрой металла. Система автоматического слежения за высотой резака, позволяет компенсировать прогиб консоли и неровности металлического листа. Рабочая зона реза 2000х7500 мм. Толщина разрезаемого металла до 150 мм (кислород), и до 50 мм (плазма). Разрезаемый прокат: лист, труба и другие профили.
