Желобонакатчики и станки для накатки желобков - оборудование для наиболее рационального способа монтажа трубопроводов, позволяющего соединять трубы без сварки, фланцев и резьбы. На концах труб создаётся кольцевая канавка — желобок, в который устанавливается механическая муфта с уплотнением. Соединение фиксируется затяжкой болтов, обеспечивая прочность, герметичность и виброустойчивость системы.

Метод накатки желобков применяется в системах пожаротушения (спринклерные и дренчерные линии), отопления, водоснабжения, вентиляции, технологических трубопроводах, а также в промышленном и гражданском строительстве.

Накатка желобков — это процесс пластической деформации стенки трубы при помощи пары роликов, один из которых выполняет прижим, а другой формирует канавку заданной глубины и ширины. Процесс не удаляет металл, а изменяет его форму, что сохраняет целостность и прочность трубы. Желоб служит посадочным местом для зажимной муфты типа грувлок. Геометрические параметры желобка строго нормируются и зависят от диаметра трубы, толщины стенки и стандартов соединений.

В процессе накатки и монтажа grooved-соединений применяются следующие нормативы:

ГОСТ 3262-75 – трубы водогазопроводные.
ГОСТ 10704-91 – трубы стальные электросварные прямошовные.
ГОСТ 9941-81 – трубы из коррозионностойкой стали.
ГОСТ 17380-2001 – дефекты труб и методы контроля.
AWWA C606-15 – стандарты на grooved соединения, размеры желобков и требования к фитингам.
ISO 6182-12:2019 – международный стандарт grooved-конструкций для противопожарных систем.
ГОСТ 8.401-80 – калибры и методы измерений геометрических параметров.

Эти документы регламентируют параметры труб, допуски на глубину и форму желобков, методы контроля и требования к монтажу муфт.

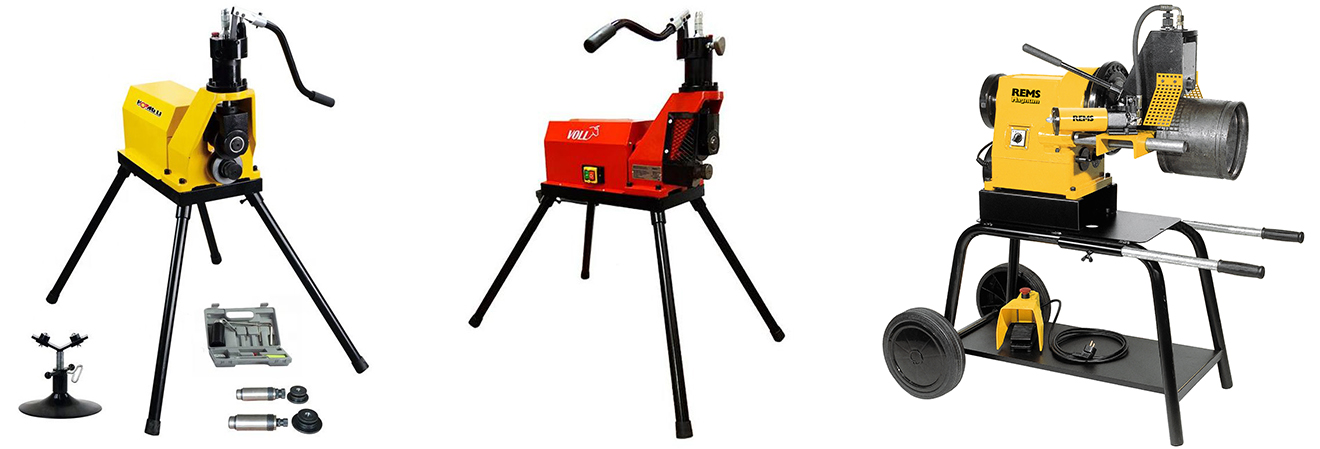

Процесс выполняется на специализированных станках — желобонакатчиках, предназначенных для пластического деформирования стенки трубы. В зависимости от типа привода и условий эксплуатации выделяют несколько классов:

Ручные желобонакатчики — компактные переносные устройства, применяемые на монтажных площадках. Обслуживают трубы до 6 ".
Гидравлические станки для накатки желобков — профессиональные станки, обеспечивающие точное и стабильное давление роликов. Применяются для диаметров до 12 ".
Портативные желобонакатчики — это комплекты для переоснастки резьбонарезных станков под накатку желобков грувлок на трубах.

Для качественной работы желобонакатчиков применяются следующие принадлежности:
Сменные ролики под различные диаметры и толщины стенки трубы;
Ограничительные упоры для фиксации трубы;
Труборезы и шаблоны для подготовки торцов;
Трубные опоры для удобства и больших объемов работ;
Измерительные шаблоны глубины желобка;
Смазочные материалы для продления ресурса роликов.

UnionTool поставляет оригинальную оснастку и запасные части для оборудования ведущих производителей, включая роликовые кассеты и направляющие узлы.

Контроль выполняется визуально и инструментально:

• Измеряется глубина и ширина желобка калибром.

• Проверяется радиус и равномерность канавки.

• Допускается овальность не более 0,5 мм.

• Поверхность должна быть гладкой, без трещин и заусенцев.

Отклонения по глубине ±0,1 мм и по ширине ±0,2 мм считаются допустимыми для большинства систем (по AWWA C606).

Работы по накатке желобков выполняются в соответствии с Правилами по охране труда при механической обработке металлов.
Необходимо:

• Использовать защитные очки и перчатки;

• Проверять давление в гидросистеме;

• Фиксировать трубу от вращения;

• Не допускать нахождения рук в зоне роликов;

• Работать при исправной системе заземления и освещения.

• Снижение времени монтажа до 70 % по сравнению со сваркой;

• Отсутствие огневых работ и риска возгорания;

• Возможность многократной сборки и демонтажа;

• Минимальное влияние на структуру металла;

• Унификация по международным стандартам.

Grooved-соединения обеспечивают стабильную работу систем при давлении до 25 бар, вибрации, температурных изменениях и гидроударах.

Компания UnionTool предлагает профессиональное оборудование, ролики, принадлежности и комплектующие для накатки желобков на трубах любого диаметра. Наши специалисты помогут подобрать оптимальные решения под ваши производственные задачи, обеспечив точность, скорость и надёжность работы.
