Желобонакатчики

Желобонакатчики и станки для накатки желобков - основной инструмент для получения грувлочного соединения. Они формируюют на трубе углубление специальным роликом. Сначала на одну трубу надевается манжета и при соединении с другой трубой она передвигается на стык. Затем в желобки устанавливается зажим и стягивается двумя болтами. C повышением давления в трубе герметичность соединения только возрастает.

Муфтовое соединение "грувлок" становится в наше время более доступным для монтажа различных трубопроводов. Грувлочное соединение использовалось еще в Первую мировую войну в огнеметах. Муфтовое соединение грувлок приобрело популярность благодаря надежности и долговечности. К преимуществам грувлочного соединения следует отнести: разъемность, высокое рабочее давление, отсутствие сварочных работ, стойкость к линейным расширениям и малая чувствительность к вибрационным нагрузкам. В изначальном варианте желобки для грувлочных муфт прорезались токарными резцами. Процесс довольно сложный и трудозатратный.

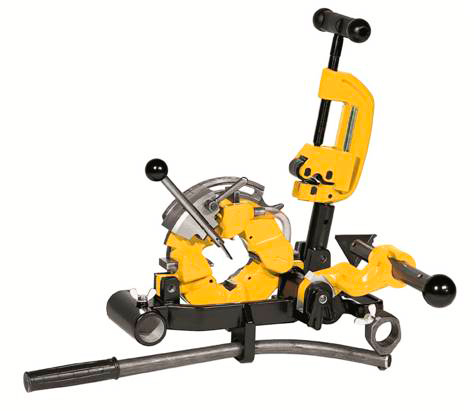

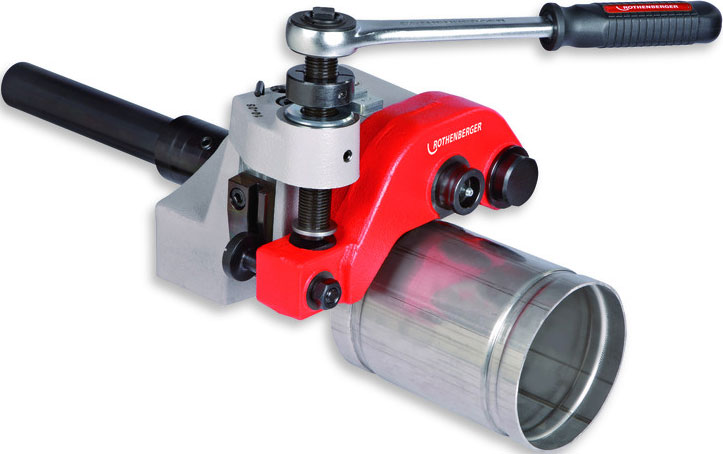

Желобонакатчики Rothenberger (Германия). Компания Rothenberger производит ручные механические и электрогидравлические желобонакатчики для работы с тонкостенными и стандартными стальными трубами. Диаметр труб от 25 мм до 324 мм. Максимальная толщина стенки трубы до10 мм. В ручных моделях Rogroover 1-6" и Hand Roll 1-12" доступно использование в качестве привода электрического резьбонарезного клуппа Supertronic 2000 или резьбонарезного станка Rothenberger ROPOWER. Электрогидравлические станки Rogroover 1-12" и Rogroover 2-12" используются при значительном объеме работ. Это профессиональные инструменты с точной настройкой, обеспечивающей постоянную глубину желобка.

Желобонакатчики Super-Ego (Испания). Компания Super-Ego выпускает две модели - ручной желобонакатчик Rogroover 1-6"(ø25-150 мм) и электрогидравлический станок Rogroover 1-12"(ø30-325 мм). Максимальная толщина стенки трубы до10 мм. В комплектацию станка входит стойка-опора для трубы и три комплекта для накатки желобков на разных диаметрах труб. Желобонакатчики RIDGID (США).

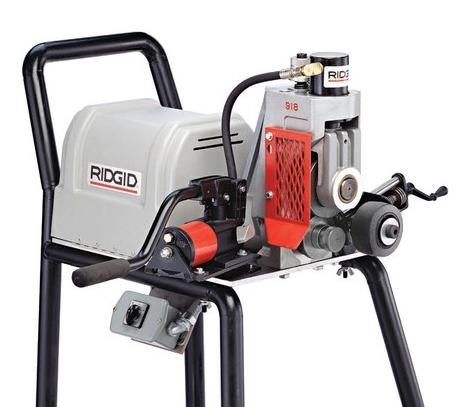

Компания RIDGID (США) выпускает механические и гидравлические устройства для накатки желобков. Портативные модели накатчиков RIDGID 915/916 и 975 предназначены для накатки на стальных трубах диаметром от 1 1/4" до 12"(максимальная толщина стенки до 5,4 мм), медных диаметром от 2" до 8" и наржавеющих труб диаметром от 1 1/4" до 6". Модели RIDGID 918/918-1 оснащены гидравлической подачей прижимных роликов. Создаваемое усилие на ролике достигает 15 тонн. Может использоваться на станках RIDGID 300, 300 Compact, 1233 и др. Уникальность модели RIDGID 920 в использовании на трубах диаметром до 24"(600 мм). Максимальная толщина стальной стенки трубы 7,1 мм. Накатчик монтируется на силовой привод RIDGID 300.

Желобонакатчики REMS (Германия). Компактный и универсальный желобонакатчик REMS, с подачей прижимного ролика маслогидравлическим цилиндром. Для работы со стальными трубами диметром 25-300 мм(толщина стенки до 7,2 мм), нержавеющими, медными, алюминиевыми и ПВХ-трубами. Ролик для накатки по Cu,Al и ПВХ поставляется по запросу. Для желобонакатывающих станков REMS Collum RG и Magnum RG возможен выбор электродвигателей мощностью от 1,2 кВт до 2,1 кВт. Модель Collum RG легко переоснастить для автоматической нарезки резьбы 1/16".
