Резьбонарезные станки

Резьбонарезные станки применяются для нарезания различных видов резьбы на трубах и прутках (шпильках) в больших объемах. Зарекомендовали себя как надежное и эффективное оборудование, позволяющее повысить скорость, качество и объемы выполняемых работ. С их помощью заранее можно подготовить фитинги и трубы и использовать их для монтажа на любом объекте. Резьбонарезные станки позволяют быстро и качественно нарезать несколько видов резьб. Для трубной дюймовой резьбы используется стандарты BSPT R, BSPP, NPT и BSW. Резьба BSPT это коническая трубная наружная резьба обозначаемая в международной классификации буквой R. Соединяется с внутренней цилиндрической резьбой BSPP (G) и является самоуплотняющейся, что не требует применения герметиков или тефлоновой ленты. При соединении наружной и внутренней резьбы стандарта BSPP обязательно требуется дополнительное уплотнение. Для трубного проката используются цилиндрические и конические дюймовые резьбы. При измерении параметров в дюймах учитывается толщина стенок, что очень удобно для расчета эксплуатационных характеристик труб. Метрическая резьба М используется при изготовлении болтов, винтов, шпилек и гаек для скрепления деталей и узлов.

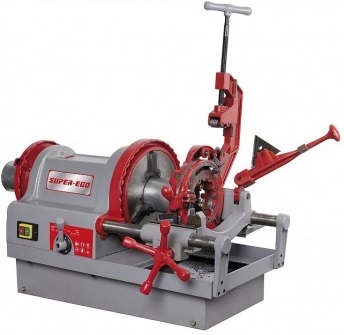

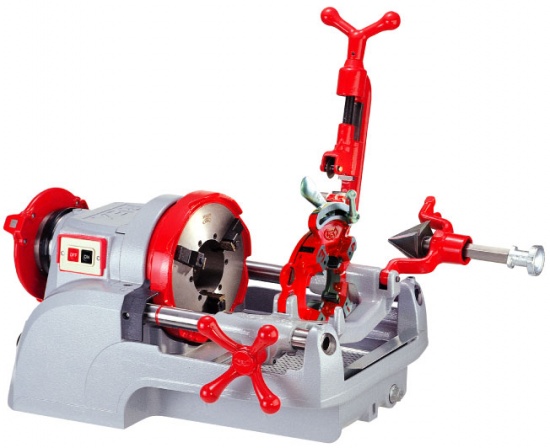

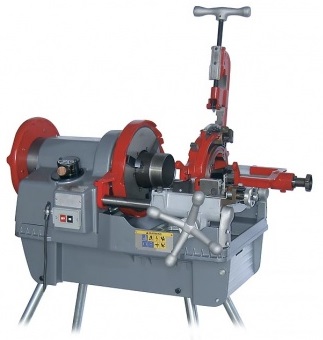

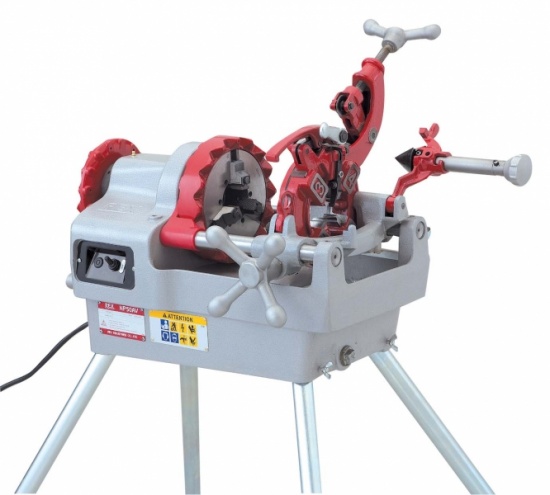

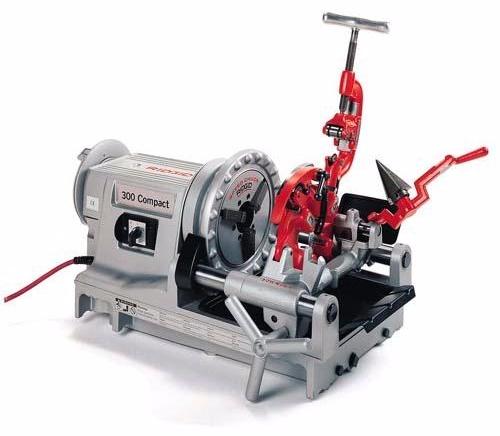

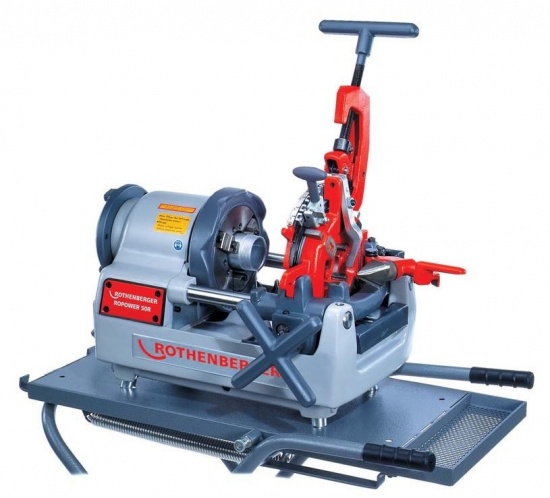

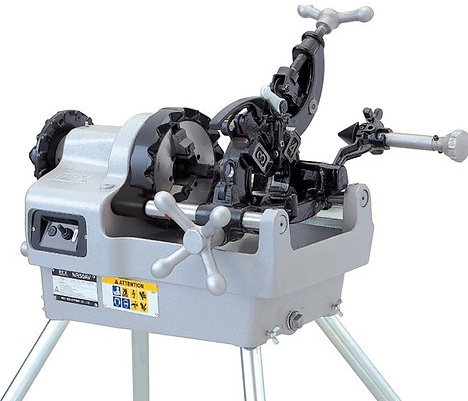

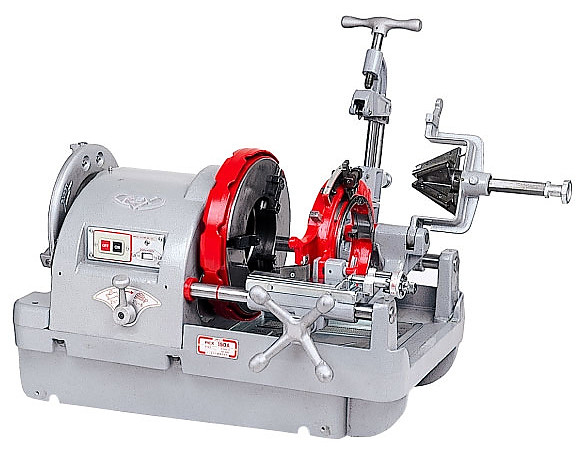

Трубная коническая наружная резьба BSPT R (правая). Стандарт этой резьбы нарезают станки REX, REMS, Voll, Super-Ego, Ridgid, Rothenberger. Профессиональные высокопроизводительные станки для быстрой и качественной нарезки дюймовой конической резьбы на трубах диаметром 1/4" - 6". Использование автоматических головок обеспечивает быстрый отвод головки без обратного свинчивания и повышенную производительность. При нарезании конической резьбы предусмотрен ограничитель установленной резьбы. Обильная подача смазочно-охлаждающей жидкости через резьбонарезную головку в зону реза гарантирует чистую резьбу и длительный срок службы гребенок. Мощность двигателей 0,4 кВт - 2,3 кВт. Используются однофазные, трехфазные и конденсаторные двигатели. Конденсаторные двигатели отличаются минимальными требованиями к техническому обслуживанию и пониженным уровнем шума.

Трубная цилиндрическая резьба BSPP (G). BSPP широко используемый стандарт соединений труб в России. Его отличают универсальность и простота монтажа, высокая герметичность, долговечность и устойчивость к воздействию высоких давлений. Стандарт этой резьбы нарезают станки Ridgid, Voll, Rothenberger на трубах диаметром 1/2" - 4". Нарезается как правая, так и левая резьба. Мощность двигателей 1,0 кВт - 1,75 кВт. Двух и трехскоростные редукторы для выбора скорости нарезания в зависимости от диаметра трубы. Зажимной патрон ударного действия с надежной фиксацией трубы.

Трубная коническая резьба NPT. Американский стандарт. В РФ резьба NPT используется в основном в импортных конструкциях или при взаимодействии с зарубежными компаниями. При монтаже рекомендуется использование герметиков (сантехнический лен и тефлоновая лента). Резьбу нарезают станки Rothenberger (1/4" - 4") и Rems Amigo/Amigo 2/Amigo 2 compact (1/8" - 2").

Метрическая резьба М. Широко используется в РФ при изготовлении деталей машин, приборов, строительных конструкций являясь основным видом разъемного соединения. Основой профиля резьбы служит равносторонний треугольник, поэтому углы стандартизированы. Размеры резьбы по ГОСТ 24705-2004 варьируются в пределах 1,25 - 600 мм. Для нарезания метрической резьбы используются станки Rothenberger, Rems, Voll, Super-Ego, Ridgid, Rex. Диапазон нарезаемых диаметром от М8 до М60. Для достижения оптимальных результатов при нарезании резьбы используйте только оригинальные смазочно-охлаждающие жидкости и резьбонарезное масло. В качестве исходного сырья используются прутки из низкоуглеродистой или легированной стали (с содержанием углерода не более 0,4 %) марок Ст 20, 20 КП, 30, 40Х и других, обеспечивающих требуемый класс прочности. Из этого материала получаются болты, винты и шпильки. Возможно нарезание метрической резьбы на арматуре при изготовлении бетонных конструкций. Шпильки из арматуры с резьбой выступают как анкера. Перед нарезкой арматура должна быть очищена от ржавчины и грязи.

Изготовление ниппелей (бочат). Ниппеля широко используются при монтаже трубопроводов любого назначения. Они изготавливаются из остатков труб при изготовлении заготовок. Станки Rems и Ridgid выпускают бочата диаметром 1/2" - 2". Для их изготовления используется внутренний зажим или патрон для коротких отрезков труб.

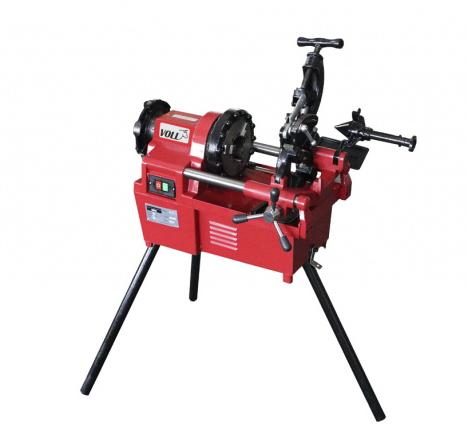

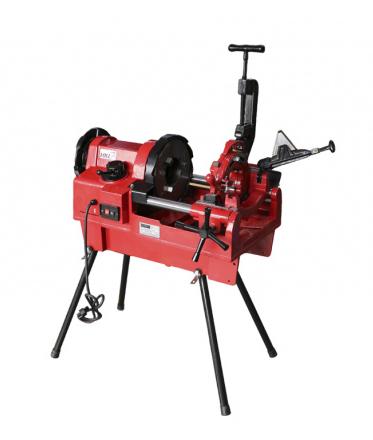

При выборе резьбонарезного станка прежде всего учитывается диаметр обрабатываемых труб и вид нарезаемой резьбы. На сегодня наиболее востребованными являются резьбы BSPT R, BSPP и M. Диапазон диаметров используемых труб от 1/2" до 2". В этом случае наиболее подходящим оборудованием может служить резьбонарезной станок Voll V-Matic A2. Он соответствует предъявленным требованиям по техническим параметрам и имеет самую демократичную стоимость. Мощность двигателя 1,0 кВт (~220 В). Скорость вращения шпинделя 32 об/мин. Самоцентрирующийся труборез и внутренний гратосниматель с тремя ножами. Прекрасный инструмент для мобильного и стационарного использования. В комплекте ножи (гребенки) 1/2"-3/4", 1"-2". Без затруднения перевозится в багажнике легкового автомобиля. Экономически обоснованный выбор для нарезания резьбы в серийном производстве.

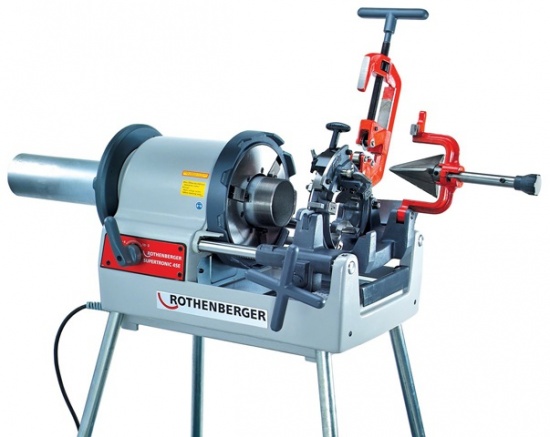

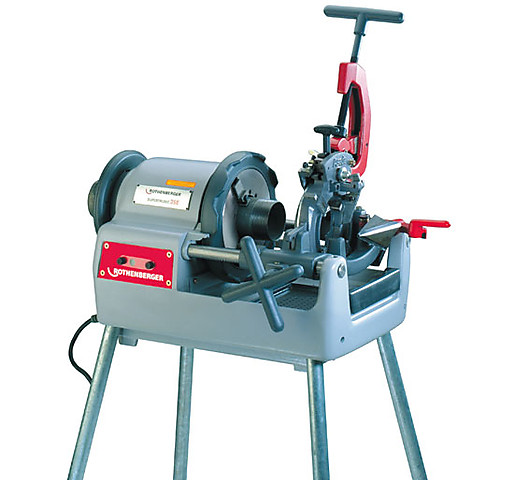

Резьбонарезной станок с повышенными функциональными возможностями способный удовлетворить самого взыскательного пользователя. Таким качеством обладает резьбонарезной станок Rothenberger Supertronic 4SE. Профессиональное оборудование нарезает резьбу стандартов BSPT R, NPT, BSPP на трубах диаметром 1/2"-4", BSW на трубах 3/8"-2" и метрической резьбы М на болтах и шпильках диаметром 10-36 мм. Мощность двигателя 1750 Вт (~220В). Две скорости вращения 22/50 об/мин. Система осевого выравнивания трубы, самоцентрирующийся труборез и внутренний гратосниматель с тремя ножами. Труба не проскальзывает благодаря зажимному патрону ударного действия со сменными плавающими широкими губками. В комплекте две автоматические резьбонарезные головки 1/2"- 2" и 2 1/2"- 4". Быстрая регулировка размера резьбы, автоматическая длина резьбы, тонкая регулировка глубины резьбы без дополнительной юстировки. Встроенная подача масла в зону нарезания резьбы обеспечивает качественное нарезание резьбы без образования грата. Масляный насос высокой мощности с системой фильтрации и регулируемой подачей. Универсальное использование - как с ножками так и на верстаке.

Профессиональный резьбонарезной полуавтоматический станок незаменим в условиях крупносерийного промышленного производства. Участие оператора в работе сведено к минимуму. Высокая экономичность благодаря скорости обработки, незначительное время на переналадку и простота управления. Разгружает дорогие токарные станки и высвобождает специалистов. Предлагаем вашему вниманию полуавтоматический резьбонарезной станок REMS UNIMAT 75 для нарезания винтовой резьбы 6–72 мм, ¼–2¾", трубной резьбы 1/16–2½", 16–63 мм. Станок нарезает резьбу стандартов BSPT R, BSPP G, NPT, NPSM, BSW, UNC, M. Оснащается трехфазным двигателем с переключением полярности мощностью 2000/2300 Вт (правое и левое вращение). Скорость вращения резьбонарезной головки 35/70 об/мин. Ручные или пневмо-гидравлические тиски для всего диапазона резьб. Универсальная автоматическая резьбонарезная головка для всех видов резьбы. Резьбонарезные гребенки М с дополнительной шлифованной заборной частью для нарезки резьбы на стальной рифленой арматуре. Резьбонарезные станки обеспечивают стабильное качество и высокоточную резьбу. Они прекрасно зарекомендовали себя при продолжительной ежедневной работе и высокой производственной нагрузке.
